До того как вышла "продвинутая" версия котла Protherm Klom 17 Bear (он же Протерм "медведь"), проблем с подключением к многоконтурным системам отопления не было.  И тут, с выходом версии klom 17,  маразм европейской экономии и "жадности" достиг апогея!

Дело в том, что котёл имеет один регулируемый контур отопления и управления нагревом бойлера. Естественно, для расширения контуров, нужно покупать дополнительное железо и нести денег аккредитованным специалистам.

Замечу, что расценки совсем не демократичные, учитывая то, что "Protherm" всегда относился к бюджетной категории.  При этом совсем не факт, что эти специалисты что-то смогут сделать. В моём случае это стоило 2700 за вызов. Два вызова разных "специалистов" ни к чему не привели. Сервисмены разводили руками и говорили что-то типа "- ну, такой котёл...  у него такой алгоритм работы".

Работа сервисной службы Протерма - тема отдельной статьи.... Купивший их продукцию, считается отработанным материалом и интереса для компании уже не представляет. Надеюсь, это первый шаг к разорению и уходу этой компании с нашего рынка или всё таки к развороту лицом к потребителю их продукции. Второе предпочтительней, так как этих котлов ввезли в Россию не один вагон.

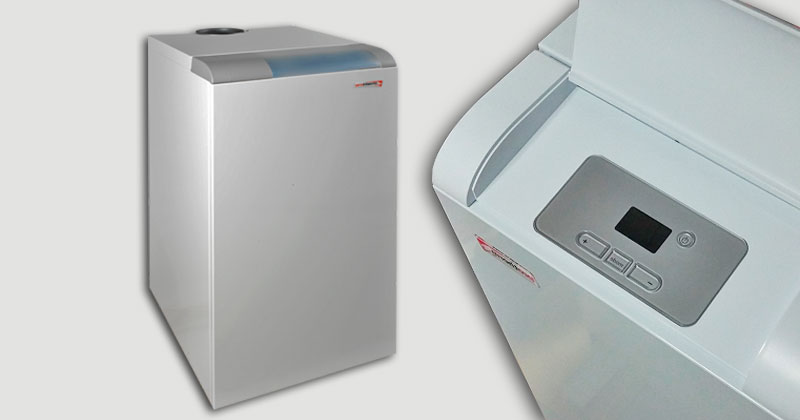

Proterm klom 17
На 73 градусах котёл выключается

Разъясню, что для подключения внешнего управления (контроллера), от котла требуется всего-навсего поддерживать температуру подачи в заданном пределе ( например, 71 +/- 2 градуса) - и всё!!!

p61203-134831
Включение происходит на 48 градусах.

До этого момента все котлы, которые я встречал в своей жизни, прекрасно с этим справлялись. Это же котёл упорно держал "температурную паузу"  аж в 25-32 градуса. Естественно, ни о какой регулировке речи быть не могло.... автоматика начинала просто "сходить с ума",  да и бойлер нагреть в таком режиме  не реально в принципе.

В общем, пришлось взяться за настройку самим. Оптимальный , с нашей точки зрения, вариант описан ниже.

"Заводская инструкция по настройке котла Protherm Klom 17"

"Заводская инструкция по эксплуатации Protherm Klom 17 Bear"

В инструкции есть таблица с настраиваемыми функциями, доступ к которым нигде не прописан ( +2700 рублей  сервисному центру!).

Вход в "сервисное меню" котла Protherm Klom 17 Bear.

Для входа в "сервисное меню" удерживаем кнопку "MODE" примерно 10 сек.

Вход в сервисное меню Proterm klom17
Вход в сервисное меню Protherm klom 17 Bear
Вход в сервисный режим котла Proterm Klom 17
Отпускаем кнопку "MODE" когда появятся символы "00"
Вход в Сервисный режим котла Proterm Klom 17
Нажимаем "+" или "-" до значения "35" и нажимаем кнопку "MODE"
Вход в сервисное меню
Мы вошли в "Сервисное меню"
Вход в "Сервисное меню" Котла Proterm Klom 17 медведь
Выбираем кнопками "+" или "-"  значение d.02. "  "Максимальное время блокировки горелки"
 "Сервисное меню" Котла Proterm Klom 17 медведь
По умолчанию стоит значение "20 минут".... Устанавливаем минимально возможное -"2" минуты.

После этих манипуляций, "вилка температурного режима" становится около 10 градусов. Все остальные, доступные из сервисного меню настройки, к уменьшению температурной вилки так и не привели. Для регулировки отопления этого с натяжкой хватит, а вот для ГВС явно недостаточно. Можно, конечно, задрать температуру до 85 град. и наслаждаться сделанным. Но мы решили "добить врага".

Манипуляции с котлом Protherm Klom 17 Bear.

Покупаем "родной" датчик бойлера (от 1200 рулей!!!) и измеряем его параметры. Оригинальный датчик температуры представляет из себя термистор на 10кОм. При комнатной температуре он показывает 11 кОм, при 60 градусах 1,6 кОм

Датчик бойлера Котёл Proterm Klom 17 bear
Сопротивление датчика для Protherm klom 17 при 60 градусах.

Далее есть три пути:

  1. Обмануть котёл Protherm klom 17 и установить в контакты панели " 5 и 6" резистор в промежутке 2-10 кОм. (этот вариант для любителей экспериментов)
  2. Купить "Датчик бойлера"  и пустить управление бойлером через котроллер котла.
  3. Купить NTC термистор на 10 кОм и не заморачиваться.) (этот вариант предпочтителен из-за цены. Примерная стоимость 50 руб. против 1500 за оригинал!)

В первом случае Вы получите не настраиваемую температуру на выходе котла, равную 80 градусам (-/+ 2 градуса).

 С другой стороны, установленная температура в 80 градусов является немногим больше идеальной для установки внешних контроллеров.



Датчик бойлера Котёл Proterm Klom 17
Показания датчика при комнатной температуре

Во втором и третьем - возможность регулировать температуру бойлера только с котла. При этом скачки температуры подающей линии будут доходить до максимальных. Другими словами, у нас получаются два режима: 1) отопление и 2) Режим ГВС.

В режиме приготовления гвс, котел ориентируется по датчику бойлера и поддерживает, заданную в настройках на панели управления ( или пункт D.20) , температуру горячей воды.

Алгоритм при этом следующий: Отключается насос отопления (подключенный к клемме Х19) и включается насос загрузки накопителя (подключенный к клемме Х11). После того как вода нагрелась, котел переходит опять в режим отопления отключая и включая соответствующие насосы.

Режим отопления устанавливается на котле (см. инструкцию)

В варианте без датчика наружной температуры, котёл будет поддерживать заданную температуру подающей линии.

С применением датчика наружной температуры, в котле появляется пара дополнительных функций.

  1. Настройка подающей линии в зависимости от температуры на улице - эквитермический режим. Подробнее здесь.
  2. Возможность автоматического перехода на летний/зимний режим. Диапазон от 15 до 30 градусов. (пункт D.45)

Остаётся добавить, что для работы в этих режимах на дисплее должны гореть два значка - "водоснабжение" и "отопление".   Моргающий значок означает, что котёл находится в этом режиме.

Оптимальная структура системы отопления для котла PROTHERM KLOM 17 следующая:

  1. На выходе котла разделяем два принципиальных разных контура с разными температурными режимами. Конуры должны быть "разделены" , правильнее будет сказать гидравлически развязаны, либо 3х ходовым смесителем , либо обратными клапанами. Переключением режимов заведую два выхода Х11 и Х19 к ним подключаются соответствующие насосы.
  2. Контур отопления (тёплых полов).  В данный контур должен подаваться теплоноситель предназначенный для режима отопления. Температура в данном контуре либо регулируется напрямую в ручном режиме с панели управления, либо определяется кривой эквитермического режима при подключении датчика наружной температуры. Если у вас стоит гидрострелка, то к клемме Х19 подключается насос загрузки гидрострелки.
  3. Контур приготовления горячей воды (бойлера). Данный режим является приоритетным. т.е если вода в бойлере остыла, то котёл переключается в этот режим и греет бойлер до заданной температуры, отключая при этом насос контура отопления.

Ниже приведены 2 возможных варианта системы отопления и водоснабжения с котлом Protherm Klom 17  с гидрострелкой и без неё. Оба варианта работают и имеют право на жизнь.

С гидрострелкой обойдется значительно дороже, но это не означает, что этот вариант лучше!)

Система отопления без гидрострелки
Система отопления без гидрострелки



Основные рекомендуемые нами настройки (коды диагностики) котла Protherm klon 17

КОД ПАРАМЕТР Заводские значения Рекомендуемые значения
D.00 Максимальная производительность Максимум Для начала поставьте минимально возможные
D.01 Время выбега насоса системы отопления 5 мин 10 мин
D.02 Макс. время блокировки горелки 20 мин 2-5мин.
D.20 Макс. расчётное значение горячей
воды
50-62 61-65
D.28 Настройка, функция реле много-
функционального модуля 2
1 при установке турбонадставки  установить "4"

(клапан отходящих газов)

D.43 * Настройка, значение крутизны
отопительных кривых
1,2

Установить значение подходящее для

вашего конкретного случая.

Подбирается опытным путём!

Подробнее как это настроить здесь

D.45 *Настройка, базовое значение ото-
пительных кривых (расчётная тем-
пература помещения в зависи-
мости от температуры наружного
воздуха)
20 Смещение графика  кривой отопления (вверх/вниз)

Как вторичная функция, температура перехода зима/лето.

Значение при котором котёл отключает отопление.

D.47 Состояние, значение температуры
наружного воздуха
  не настраивается
D.96 Сброс всех настраиваемых па-
раметров на значения заводской
настройки
  Применяется при явных ошибках в работе котла.

* Данный пункт появляется при подключении датчика наружной температуры.

Надеюсь, данная статья будет  Вам полезна и сэкономит Вам кучу времени и нервов!)
