До того как вышла "продвинутая" версия котла Protherm Klom 17 Bear (он же Протерм "медведь"), проблем с подключением к многоконтурным системам отопления не было.  И тут, с выходом версии klom 17,  маразм европейской экономии и жадности достиг апогея!

Дело в том, что котёл имеет только один регулируемый контур отопления и управления нагревом бойлера. Естественно, для расширения контуров, нужно покупать дополнительное железо и нести денег аккредитованным специалистам.

Замечу, что расценки совсем не демократичные, учитывая то, что "Protherm" всегда относился к бюджетной категории.  При этом совсем не факт, что эти специалисты что-то смогут сделать. В моём случае это стоило 2700 за вызов. Два вызова разных "специалистов" ни к чему не привели. Сервисмены разводили руками и говорили что-то типа "- ну, такой котёл...  у него такой алгоритм работы".

Работа сервисной службы Протерма - тема отдельной статьи.... Купивший их продукцию, считается отработанным материалом и интереса для компании уже не представляет. Надеюсь, это первый шаг к разорению и уходу этой компании с нашего рынка или всё таки к развороту лицом к потребителю их продукции. Второе предпочтительней, так как этих котлов ввезли в Россию не один вагон.

Proterm klom 17
На 73 градусах котёл выключается

Разъясню, что для подключения внешнего управления (контроллера), от котла требуется всего-навсего поддерживать температуру подачи в заданном пределе ( например, 71 +/- 2 градуса) - и всё!!!

p61203-134831
Включение происходит на 48 градусах.

До этого момента все котлы, которые я встречал в своей жизни, прекрасно с этим справлялись. Это же котёл упорно держал "температурную паузу"  аж в 25-32 градуса. Естественно, ни о какой регулировке речи быть не могло.... автоматика начинала просто "сходить с ума",  да и бойлер нагреть в таком режиме  не реально в принципе.

В общем, пришлось взяться за настройку самим. Оптимальный , с нашей точки зрения, вариант описан ниже.

"Заводская инструкция по настройке котла Protherm Klom 17"

"Заводская инструкция по эксплуатации Protherm Klom 17 Bear"

В инструкции есть таблица с настраиваемыми функциями, доступ к которым нигде не прописан ( +2700 рублей  сервисному центру!).

Вход в "сервисное меню" котла Protherm Klom 17 Bear.

Для входа в "сервисное меню" удерживаем кнопку "MODE" примерно 10 сек.

Вход в сервисное меню Proterm klom17
Вход в сервисное меню Protherm klom 17 Bear
Вход в сервисный режим котла Proterm Klom 17
Отпускаем кнопку "MODE" когда появятся символы "00"
Вход в Сервисный режим котла Proterm Klom 17
Нажимаем "+" или "-" до значения "35" и нажимаем кнопку "MODE"
Вход в сервисное меню
Мы вошли в "Сервисное меню"
Вход в "Сервисное меню" Котла Proterm Klom 17 медведь
Выбираем кнопками "+" или "-"  значение d.02. "  "Максимальное время блокировки горелки"
 "Сервисное меню" Котла Proterm Klom 17 медведь
По умолчанию стоит значение "20 минут".... Устанавливаем минимально возможное -"2" минуты.

После этих манипуляций, "вилка температурного режима" становится около 10 градусов. Все остальные, доступные из сервисного меню настройки, к уменьшению температурной вилки так и не привели. Для регулировки отопления этого с натяжкой хватит, а вот для ГВС явно недостаточно. Можно, конечно, задрать температуру до 85 град. и наслаждаться сделанным. Но мы решили "добить врага".

Манипуляции с котлом Protherm Klom 17 Bear.

Покупаем "родной" датчик бойлера (за 1200 рулей!!!) и измеряем его параметры. Оригинальный датчик температуры представляет из себя терморезистор. При комнатной температуре он показывает 11 кОм, при 60 градусах 1,6 кОм

Датчик бойлера Котёл Proterm Klom 17 bear
Сопротивление датчика для Protherm klom 17 при 60 градусах.

Далее есть два пути:

  1. Обмануть котёл Protherm klom 17 и установить в контакты панели " 5 и 6" резистор в промежутке 2-10 кОм.
  2. Купить "Оригинальный датчик" для котла и пустить управление бойлером через котроллер котла.

В первом случае Вы получите не настраиваемую температуру на выходе котла, равную 80 градусам (-/+ 2 градуса). Думаю, можно подобрать выходную температуру в данном режиме путём уменьшения установленной температуры ГВС и изменением номинала подключаемого резистора. В момент эксперимента других резисторов, кроме 10 кОм у меня не было.  С другой стороны, установленная температура в 80 градусов является немногим больше идеальной для установки внешних контроллеров.



Датчик бойлера Котёл Proterm Klom 17
Показания датчика при комнатной температуре

Во втором - возможность регулировать температуру бойлера только с котла. При этом скачки температуры подающей линии будут доходить до максимальных. Другими словами, у нас получаются два режима: 1) отопление и 2) Режим ГВС.

Алгоритм регулировки при этом следующий:

Режим отопления устанавливается на котле (см. инструкцию)

Режим приготовления ГВС. При этом температура подающей линии будет примерно на 20 градусов больше  установленной температуры воды.

Остаётся добавить, что для работы в этих режимах на дисплее должны гореть два значка - "водоснабжение" и "отопление".   Моргающий значок означает, что котёл находится в этом режиме.

Надеюсь, данная статья будет  Вам полезна и сэкономит Вам кучу времени и нервов!)

Ещё статьи по теме:



Добавить комментарий

Вы ввели некорректные логин или пароль

Извините, для комментирования необходимо войти.

206 комментариев

сначала новые
по рейтингу сначала новые по хронологии
1
Алексей Артёмов

Добрый вечер. Помогите с котлом и бойлером. Включаю режим только на нагрев воды, котёл нагревает воду, казалось бы, всё супер, но потом вода остывает до 30-40 граддусов, но котёл включаться как не планировал, так и не планирует. Как можно решить данную проблему?

Автор2
Денис Александрович

Алексей, добрый день! Какой у вас котел? Есть ли датчик нагрева бойлера? За какое время остывает бойлер? Как подключен насос загрузки бойлера?

3
Алексей Вячеславович

Здравствуйте, подскажите, всю голову сломал.
Котел 30 klom 17. Управляется ZONTом по цифровой шине, режим ПЗА и комнатный датчик температуры. Время выбега насоса 15 мин, время блокировки горелки 5 мин. Судя по графику - котел не модулирует горелку, происходит включение, судя по графику модуляция 69 и потом выключается . Уровень модуляции не меняется. Подскажите куда копать или я что либо не догоняю.
Спасибо.

Автор4
Денис Александрович

Алексей Вячеславович, добрый день! Не совсем понятна суть вопроса... Если вопрос в том, что нет модуляции, то модуляция работает только при правильно настроенной горелке. С завода котел поставляется с сильно заниженным давлением газа на выходе... там просто некуда модулировать.))
Ещё возможная причина в сильно завышенной мощности котла. При подходе нагрева к точке выключения, модуляция просто может не успевать включаться.

5
Алексей Вячеславович

Денис Александрович, спасибо за ответ!
Если я правильно понял то надо регулировать давление на горелке, при запуске котла проверяли только давление на входе.

Автор6
Денис Александрович

Да, все верно!)

7
Михаил Поляков

Котел 40 klom 17. Установлена гидрострелка-коллектор. Насос (назовем его ГЦН) гоняет теплоноситель по контуру котел-гидрострелка-котел. От гидрострелки-коллектора отходят 3 контура: 1) на бойлер косвенного нагрева; 2) на теплые полы через трех-ходовой клапан; 3) на радиаторы через трех-ходовой клапан и за ним стоит коллектор радиаторных контуров (их три). Ни уличный датчик, ни комнатный терморегулятор пока не установлены. Контур на бойлер еще не смонтирован. На котле включен режим "только отопление" (на дисплее только значок радиатора). На котле выставлена температура 55 градусов. Цикл работы котла следующий: на 34 градусах зажигается горелка; ГЦН останавливается; котел греет теплоноситель внутри себя; когда нагревает до 40 градусов, включается ГЦН; насосы на ТП и на радиаторы включены мимо котла и работают постоянно; котел греет дальше и на 58 градусах выключается; ГЦН крутит теплоноситель дальше; теплоноситель за какое-то время остывает до 34 градусов и цикл повторяется.
Я не понимаю:
1. почему сразу после розжига горелки встает ГЦН и не крутит теплоноситель, пока котел не прогреет его до 40 градусов? это вообще нормально?
2. получается слишком частое, на мой взгляд включение-выключение котла - температура с 58 до 34 падает достаточно быстро (теплые полы еще достаточно холодные). мне кажется было бы лучше, если бы котел дольше грел теплоноситель. как можно этого достич и стоит ли?
3. я понимаю принцип выключения котла - достиг заданной максимальной температуры = выключился. но я не понимаю в какой момент и при каких условиях котел зажигается? чем это регулируется? почему именно на 34 градусах он включается? одно время была выставлена максимальная температура не 55 градусов, а минимально выставляемая - 45. так котел выключался при 48, а включался при 29! почему при 29? не понимаю.

Автор8
Денис Александрович

Добрый день, Михаил!
Для начала, скажу, что включение бойлера через гидрострелку это неправильно. Очень частая ошибка как проектировщиков так и монтажников. Дело в том, что контуры отопления и загрузки бойлера имеют разные температурные режимы. В прикрепленном файле стандартная переделка обвязки ( вы не первый!))

Далее по пунктам:
1) Это алгоритм работы котла... всё нормально.
2) Частое включение котла - это не беда с которой нужно бороться! В идеале если потребление системы и мощность котла точно рассчитаны, котел должен снижать мощность путём модуляции горелки. Это работает только если правильно настроена горелка и сбалансирована система отопления. Однако, все равно возникают моменты ( например когда сильно потеплело ) когда мощность котла избыточна.
3) Котел включается/выключается по датчику температуры, который находится в гильзе в правом верхнем углу теплообменника. Вилка температуры "закладывается" програмно. Есть параметр "D.02" который отвечает за время блокировки горелки. Если у вас стоит заводское значение "20" , то время блокировки горелки будет примерно 20 минут. Я рекомендую у становить сразу значение "2". При этом если температура в котле опустится ниже 40 град., котел запустится не смотря на уставку в пункте "D.02"
Разная температура включения объясняется ещё и скоростью остывания теплообменника котла. Котел штука немного инерционная и не может за доли секунд переключить режимы и прочее. Поэтому и получается разница температур запуска.

9
Михаил Поляков

Спасибо!

10
Антон Пашкевич

Что я делаю не так?

Имею: котёл протерм Клом 17 35кВт. Бойлер косвенного нагрева с датчиком. Три насоса: 1) тёплые полы, 2)радиаторы, 3)гвс и полотенцесушители.
На каждом этаже щит с управлением теплыми полами.

В начале использования (середина осени) котёл на отопление работал так: включался каждые 3-4 минуты, потом каким-то образом, меняя различные параметры получилось прейти к включению раз в 10-12 минут. Но мне показалось этого мало, хотелось ещё улучшить систему. Решили с сантехником поставить комнатный термостат. И вот вроде бы получил то, что хотел. Котёл стал включаться не чаще одного раза в сутки.
Теперь ближе к сути.
Ставлю на термостате 20 градусов, когда котёл греет, то в доме очень жарко, пол очень горячий. Зато через день, пока датчик не сработал становится не комфортно, немного прохладно. Мне не нравится постоянно «донастраивать» руками термостат. Причём, пол второго этажа прогревается прилично быстрее, чем первого, а датчик стоит на первом.
Тепло со второго этажа уходит достаточно быстро из-за кровли, полагаю.
ПС
Хотел отправить это сообщение в начале года, но как-то не дошло, а там уже и весна

Автор11
Денис Александрович

Антон, добрый день! Попробую ответить по порядку...
1)Контуры отопления ( полы, отопление и , возможно полотенцесушитель, который обычно подключается не к отоплению а к контуру горячей воды, но у вас, похоже, к отоплению) нужно разделить с контуром подогрева бойлера, т.к они имеют разные температурные режимы ( при нагреве бойлера от датчика, температура может зашкаливать за 80 градусов). разделяются они либо обратными клапанами, либо 3х ходовым смесителем с приводом. первое заметно дешевле. При этом нужно поставить либо гидрострелку, либо перепускной клапан между обраткой и подачей контуров отопления. Насос бойлера подключается к соответствующей клемме котла. При установке гидрострелки нужен ещё и насос загрузки этой самой гидрострелки, который тоже подключается к котлу.
2) Применение комнатного термостата если у Вас более одного контура отопления не имеет смысла, т.к при отключении котла, этим самым термостатом, перестают работать все контуры отопления, включая теплый пол.
3) Не знаю какие у вас стоят коллекторы теплого пола. Если со смесительным узлом, то все хорошо. Если просто распределительная гребёнка, то на данный контур нудно обязательно ставить узел смешивания. Температура Т.П. отличается от температуры контура отопления в меньшую сторону. Насос Т.П должен работать в постоянном режиме.
4) Я бы снял термостат и установил датчик наружной температуры. Далее подобрал оптимальный эквитермический режим согласно графика конкретно для вашего дома.
Установка данного датчика ещё и газ прилично экономит!))
Подробнее здесь: https://stroi-art.ru/datchik_nar_temperatury/
5) Настройка горелки тоже имеет большое значение... последнее время, "протермы" поставляются с сильно заниженными рабочим давлением газа, при котором не работает модуляция горелки. Нужно обязательно настроить горелку согласно значениям в таблице которая находится на 30 стр. "руководства по
установке и техническому обслуживанию" котла и составляет 11,7 мбар. ( данную процедуру должны были произвести товарищи, которые устанавливали и запускали котёл).
Будут ещё вопросы - пишите или звоните!)

12
Евгений Балахонов

Добрый день.
Вы пишете

"Дело в том, что котёл имеет только один регулируемый контур отопления и управления нагревом бойлера. Естественно, для расширения контуров, нужно покупать дополнительное железо и нести денег аккредитованным специалистам."

У меня 3 смесительных контура + контур ГВС. Есть гидрострелка.
Вот вы пишете про какое-то дополнительное железо, при помощи которого можно, как я понимаю, 3-мя контурами управлять (насос + сервопривод клапана).

Вопрос - что это за железо и возьмется ли ваша компания сделать и настроить мне автоматику? 🙂

Автор13
Денис Александрович

Евгений, доброго времени суток! Да, именно сервоприводы, насосы и клапаны я имел в виду!) . Есть несколько вариантов решения вопроса... все зависит от того, как собрана система и какие есть варианты регулировок. И, конечно, можем взяться за настройку и монтаж. Звоните обсудим!)

14
михаил

Уважаемый Денис Александрович ! У меня котел Протерм 40 KLOM17 с обычным дешевым комнатным терморегулятором прочитав ваши рекомендации купил уличный датчик с индексом 0020040797, в инстукции написано ,что работает только с терморегулятором термолинк е бус . Теперь не понятно придется покупать его ,а это 7.5 тыщ или все таки будет работать без него и может ли он работать с обычным , хотелось бы его оставить.

Осталось непонятным как же правильно настроить котел после установки датчика.Заранее спасибо.

Автор15
Денис Александрович

Добрый день, Михаил! В инструкции к "протермам " много чего неточного)). Датчик работать будет и без комнатного термостата, и с ним , и с вашим дешевым. Как установить и настроить датчик (Protherm 0020040797) описано здесь: https://stroi-art.ru/datchik_nar_temperatury/

16
Igor Ivankov

Здравствуйте. Купил ваши датчики наружные- для Protherm klom 17 -установил на 2 котла в Шатуре -всё работает в графике пока -полёт 2 недели нормальный, думаю будет ли сдвиг- наклон при понижении- повышении t ? Игорь- АСУ ТП Егорьевск.

P. S. Большое спасибо! Доставка почтой 3 дня в область порадовала.

Автор17
Денис Александрович

Спасибо за отзыв, Игорь!) Думаю, все будет хорошо)

18

Здравствуйте, вопрос про котёл protherm bear 30 klz без наружных датчиков и тд. Не получается понизить температуру отопления ниже 45 градусов. Нигде никакой информации нет( что делать не пойму.

Автор19
Денис Александрович

Доброго времени суток, Александр! На сколько я помню, действительно температура в ручном режиме ниже не опускается. Поставьте датчик наружной температуры... думаю он окупиться ещё до конца этого сезона.))
Можно конечно помудрить с резисторами вместо датчика, но думаю, оно того не стоит.

20
Данил Юсупов

Здравствуйте, Денис! Установили котел Protherm 40 KLOM 17 для отопления дома 170 кв.м. В данный момент котел работает в режиме отопления на температуру 45 градусов, время блокировки горелки установил на 15 минут, время выбега насоса системы отопления установил на 3 минуты, остальные настройки по умолчанию.

Котел при данных настройках греет до 50 градусов, выдерживает паузу в 15 минут и снова запускается, но через 1-2 такта, видимо вода успевает остыть до 29 градусов и котел снова запускается примерно через 4 минут.

1 вопрос: пытаюсь повысить температуру отопления в обычном меню, но при следующем изменении понимаю, что установлено по прежнему 45 градусов, пробовал перезапускать котел, не помогло, в чем может быть проблема? 2 вопрос: хочу избавиться от частого тактования, какие настройки в сервисном меню нужно изменить (читал, что сперва нужно изменить d.00)?

Автор21
Денис Александрович

Доброго времени суток, Даниил! Ну, во-первых, "тактование котла"это не проблема! )) Включение и выключение котла проблем под собой не несёт, не смотря на разные мнения на просторах интернета.
Нет смысла делать большое время блокировки горелки, т.к котёл все равно будет компенсировать потерю тепла.
В вашем случае система отопления "забирает" тепла меньше чем "вырабатывает" котёл. Очень распространенная ошибка при подборе мощности котла.
Что бы я порекомендовал сделать:
1) Установите пункт D.00 на минимальное значение.
2) Установите датчик наружной температуры. (очень славная штука!) И подберите нужное значение эквитермической кривой. Котел заработает в режиме модуляции и картина принципиально изменится.
3) Время выбега насоса - минимум на 10 минут, лучше 15 и больше.. Если есть гидрострелка, то на максимальное значение. С гидрострелкой насос должен работать постоянно!
4) Время блокировки горелки все таки я бы оставил на минимуме, т.е "2"
5) Если у вас 1 контур отопления, то ещё установите комнатный термостат. Можно использовать самый дешёвый от теплого пола, при условии, что он работает по температуре воздуха. Правда, при этом, придется перебалансировать радиаторы по контуру.

22
Данил Юсупов

Спасибо за ответ, Денис!

Основную температуру всё же удалось перенастроить на иное значение, теперь задал 50.

Пункт D.00 установил на минимальное значение (25кВт), но никакой разницы не заметил.

На счет датчика температуры задумался, но пока нет возможно есть установить.

23

Здравствуйте Денис Александрович! Установили котёл Protherm 30 KLOM 17 , для отопления дачи. Для настройки активно пользуемся Вашими советами, большое спасибо. Возник вопрос по теплоносителю. Т.к. дом дачный не постоянного проживания, а отключение электричества для нас норма - есть желание залить незамерзающую жидкость. На сайте производителя рекомендуют "Энергос Универсал-65". Пытался найти его в торгующих организациях, но они говорят, что поставок нет уже год. В связи с этим вопрос - какой незамерзающий теплоноситель можно использовать в моей системе, если учесть, что радиаторов 16 и они все различные - чугун, биметалл, стальные панельники, есть даже один алюминиевый.

Автор24
Денис Александрович

Добрый день, Тимофей! Я бы рекомендовал антифриз " Теплый дом" он довольно распространён и купить его , например, для долива не составит проблем. Качество вполне достойное. Он продается как в готовом виде, так и концентрат -65. Если купите концентрат, то для смешивания используете только дистиллированную воду.

25

Большое спасибо, за оперативный ответ!

26

Спасибо большое за разъяснение!!!

27

Здравствуйте Денис Александрович! Подскажите пожалуйста почему котёл Protherm 50 KLOM 17 в связке с бойлером при работе в режиме ГВС отображает на дисплее вместо температуры ГВС давление в системе. Сам процесс приготовления воды происходит правильно. В сервисном меню в позиции D39 температуру ГВС видно! Заранее спасибо!!!

Автор28
Денис Александрович

Здравствуйте, Артём! Примите это как должное... это такая прошивка. В первых версиях температура показывалась и , честно говоря, это многих путало. Непонятно было это температура теплоносителя или ГВС. В режиме ГВС котел поднимает температуру теплоносителя, примерно на 20-25 градусов выше установленной температуры горячей воды. По большому счету, смотреть там нечего.)))

29

Здравствуйте!
Написал свой вопрос, но он, почему-то, не отображается и прикрепленная фотка тоже :-((.
При попытке отправить вопрос повторно, сайт говорит, что есть дубликат...
Ну да ладно... Хочу задать вопрос: есть котел 50 KLOM 17, погодозависимая автоматика из родного датчика наружной температуры и комнатного регулятора Thermolink P. Все работает нормально: и отопление, и ГВС. А вот как при таком раскладе сделать правильно работающие теплые полы? Ведь котел включается по какому-то своему алгоритму. Можно ли как-то "сказать" котлу, что и в полах надо периодически воду подогревать? А то он иногда 1 раз в час включается... На теплый пол смонтировали смесительный узел COMBIMIX. Теплые полы развели на весь подвал металлопластиковой трубой (80 м2, делал на всякий случай, особой необходимости сейчас не испытываю, поэтому не пользуюсь), на 1-ый этаж (45 м2) и в санузел на 2-ом этаже (6 м2).

Автор30
Денис Александрович

Добрый день, Александр! Котел изначально не поддерживает функцию теплого пола. При подключении только уличного датчика, котёл поддерживает заданную температуру теплоносителя. Как только подключается комнатный терморегулятор, котёл не включится пока температура в помещении не опустится ниже установленной. По этой причине, я не рекомендую ставить комнатный термостат с несколькими контурами отопления. В вашем случае, я не вижу другого выхода кроме как отключить комнатный термостат и настроить эквитермический режим и отбалансировать систему отопления.

31

Добрый вечер Денис.Какой оптимальное значение поставить на выбег насоса отопление тёплыми полами, и можете подсказать пункт d45 оптимальное значение и за что он будет отвечать?

Автор32
Денис Александрович

Юлия, добрый вечер! Не понятно как вы управляете тёплыми полами? Вообще для нормального функционирования тёплых полов циркуляция должна быть постоянная. т.е. ставьте максимальное значение.
Пункт D.45 нужен для коррекции показаний уличной температуры комнатного термостата.

33

Сейчас просто происходит следующее подключен zont и родной датчик уличной температуры protherm параметр d 43 задан на 1.0. Выбег насоса 5минут,насос отопления подключен к котлу. Котел включается начинает работать доводит температуру до нужной затем включается только насос на 5 минут, как температура в котле падает он опять включается. Правильный ли это режим работы или нужно что изменить

Автор34
Денис Александрович

Режим не совсем нормальный). Поставьте выбег насоса на большее значение... думаю 20 минут хватит. Сейчас котел держит температуру согласно кривой эквитермического режима, а ЗОНТ отключает котёл по своему датчику при достижении заданной температуры. Может возникнуть ситуация при которой, отключенный ЗОНТом, котел не сможет вывести на нормальный режим теплый пол.
В вашем случае я бы отключил ЗОНТ от управления котлом и настроил эквитермический режим (D.43) при котором температура в помещениях будет комфортной.

35

Здравствуйте. Вопрос такого плана... При изменении настроек в пункте D.00 (уменьшение мощности котла Клом 40 до минимально возможным 25 кВт) каким образом физически отрабатывается этот параметр? За счет чего происходит уменьшение мощности? Не влечет ли за собой изменение данного параметра других регулировок системы?

Автор36
Денис Александрович

Добрый день, Максим! Мощность меняется изменением алгоритма работы горелки. На другие параметры это не влияет.

37

А на минимальной мощности модуляция сохраняется или она возможна только в пределах 25-35 кВт?

Автор38
Денис Александрович

да, сохраняется)

39

Добрый день. Котел Protherm 30 KLOM17. Работает только на отопление. На дисплее горят краник и радиатор. Так положено, или нужно настроить по другому? Спасибо.

Автор40
Денис Александрович

Добрый день, Грайр! Если нет датчика бойлера, то котел будет работать только на отопление независимо от того горит только радиатор или радиатор с краником.

41

Плата выдает S.98 ?

Автор42
Денис Александрович

меняйте плату... явный глюк прошивки.(

43

Здравствуйте, не подскажите в данной версии котла предусмотрен режим входа в текущее состояние платы (режим S.xx в других версиях протермов), если - да, то как в него войти?

Автор44
Денис Александрович

Добрый день, Александр!
Если удерживать "-" то выйдут последние 10 ошибок.
Если удерживать " +" то выйдет код диагностики... там будет "S. хх"

45

Денис Александрович, добрый вечер!
Подскажите, как подключить комнатный блок управления температурой к котлу Protherm 50 KLOM17? На какие клеммы котла его нужно подключить, какое питание и на него идет, откуда и каким проводом (гибкий, медный, сечение)? Сам терморегулятор - комнатный термостат Siemens RAA11/10

Автор46
Денис Александрович

Денис, добрый день! Подключение происходит к контактам 7 и 8 главной клемной планки вместо стоящей там перемычки. НИКАКОЕ НАПРЯЖЕНИЕ К ЭТИМ КОНТАКТАМ ПОДАВАТЬ НЕЛЬЗЯ! ШТРАФ ПЛАТА УПРАВЛЕНИЯ СТОИМОСТЬЮ ПОД 15Т. Тип и сечение провода значения не имеет. Смысл в том, что термостат должен замыкать контакты к которым он подключается, т. е 7 и 8.
Что касаемо именно этого термостата, нужно смотреть разводку на плате... По инструкции найденной в интернете, ничего конкретного сказать не могу.

47

Денис Александрович, добрый вечер!
Спасибо Вам за помощь в освоении хитростей котла. У меня вопрос, возможно дилетантский, но все же.

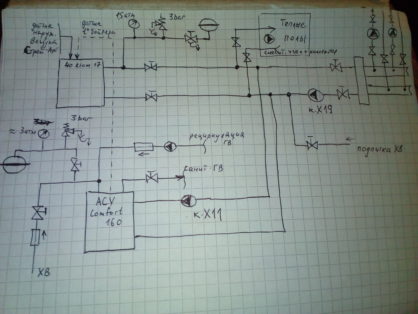

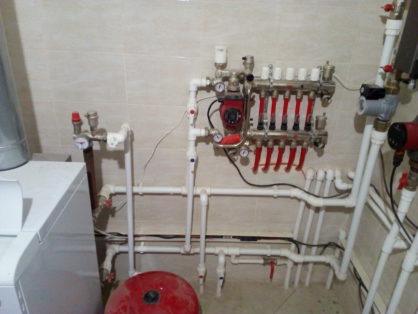

Я приобрел в октябре котел 20KLOM17. Схема разводки простая- контур ГВС имеет свой насос и терморегулятор на бойлере, система отопления тоже имеет свой насос. Пока насосы не заведены на клеммы котла и работаю постоянно.
Я хочу включить на надлежащие контакты котла комнатный термостат и насосы (ГВС , отопления)
Вопрос: Включив термостат комнатный к котлу , я так понимаю, что он будет отключать горелку котла при достижения нужной температуры. А что будет с ГВС, ведь горелка выключена, значит греть воду в бойлере котел не будет? Возможно я не понимаю какой алгоритм у котла управления насосами ГВС и отопления..... или есть другая схема включения насосов , когда и ГВС управляется автономно и отопления по своей температуре автономно?

Автор48
Денис Александрович

Добрый вечер, Михаил! Для вашей системы отопления оптимальная конфигурация, на мой взгляд, следующая:
Установите датчик наружной температуры ( https://stroi-art.ru/datchik_nar_temperatury/) и отрегулируйте все как описано в статье.
Установите оригинальный датчик бойлера.
Подключите насосы к соответствующим клемам платы котла.
Алгоритм будет следующий: В режиме отопления будет поддерживаться температура в контуре согласно эквитермической кривой. При переходе на приготовление ГВС котёл будет набирать максимальную температуру для быстрого нагрева воды, при этом насос системы отопления будет отключаться. После нагрева горячей воды котёл автоматически перейдет в режим отопления. Таким образом у вас получается 2 контура: отопление и ГВС.
После каждого насоса должен стоять обратный клапан! , для развязки по гидравлики.
Датчик бойлера который у вас стоит - дискретный и в данной конфигурации он не нужен.
Так же считаю лишним установку комнатного термостата. Его установка требует более тонкой настройки системы отопления по комнатам и особо не помогает))

49

Спасибо!!
Датчик бойлера, который NTC?

Автор50
Денис Александрович

да)

51

Забыл указать марку котла - Proterm KLOM 40

52

Доброго дня Денис Александрович! Подскажите пожалуйста как уменьшить потребление газа. В настоящее время котел потребляет порядка 30 м3. При этом на улице +5. Система отопления (без ГВС) 8 радиаторов с общей мощностью 9кВт. Схема лучевая с одним циркуляционным насосом.

Автор53
Денис Александрович

Добрый день, Дмитрий! Ну для начала, зачем купили такой мощный котёл?! ))
Понятно, что его уже менять не будете... попробуйте провести следующие манипуляции:
1)Уменьшите мощность котла, пункт D.00
2) Установите датчик наружной температуры и отрегулируйте эквитермическую кривую... как это сделать здесь: https://stroi-art.ru/datchik_nar_temperatury/
Манипуляции с соплами горелки описывать не буду))

54

марка котла KLOM 40

55

Добрый день!Нуждаюсь в Вашей консультации) Приобрели данный котел в ноябре 2018 года, с самого начала пуска поняли что без помощи специалиста нам не обойтись,проблемма заключается в регулировке газовой арматуры, клапан стоит Honeyweel, в инструкции по эксплуатации есть поверхностное описание перевода котла на сжиженный газ, котел питается от газгольдера, воздух с последнего вытравили, давление перед клапаном котла 42 мбар, оставил с запасом небольшим, так же установлена турбо надставка, по подключению все соответствует описанию, необходимые настройки произвели, за исключением настроек газового клапана, подробного описания по настройке нет, и к моему сожалению интернет ими не богат.
В связи с тем что настроику клапана не произвели, он настроен на работу на оычном газе, давление на форсунка 4,4 мбар на минимальной мощьности, на максимальной 12,5мбар, ввобщем защли в тупик с настройкой клапан, вследствии этого постоянно выходит ошибки 27,28,29. Подскажите пожалуйста что делать...

Автор56
Денис Александрович

Добрый день, Герман! Давление на входе чуть выше нормы, но это не должно быть причиной. Давление на выходе ниже нормы, должно быть 21,5 - 23 мбар, в зависимости от мощности котла. Мне кажется, что причиной является то , что вы не установили сопла горелки для сжиженного газа (G31). Они имеют меньший диаметр выходного отверстия. Комплект покупается отдельно от котла.

57

Добрый день! Подскажите, пожалуйста, в такой проблеме. Насос на отопление был подключен на розетку. Соответственно насос работал постоянно, отопление работало. Сейчас у монтажника дошли руки и он подключил насос отопления на клему Х19. Потому что подключал бойлер косвенного нагрева. Сейчас бойлер отключили, т.к. горячая вода пока не нужна, в доме не проживаем. Теперь котел отключает насос отпления по непонятному режиму так, что насос большую часть времени стоит. Котёл работает, поднимает температуру, а насос стоит, следовательно гидрострелка холодная, система отопления остывает. Потом в какой-то момент насос включится буквально на 2-3 минуты, гидрострелка тут же становится горячая, горячая вода идет в отпление, но батарей и теплый пол не успевает нагреться, потому что насос быстро отключается и опять стоит минут 5, гидрострелка тут же становится холодная после выключения насоса. Монтажник не может ничего понять как настроить и почему так, ближайшие сервисники за 300км. Сейчас насос опять подключили напрямую на 220В. Но это же не выход. Когда бойлер будет постоянно подключен, нужно что бы насос отключался во время нагрева воды в бойлере. Что посоветуете? Как сбросить все настройки? Может монтажник что-то уже "нарегулировал".... Спасибо.

Автор58
Денис Александрович

Добрый день! начну с последнего: сброс к заводским настройкам пункт D.96 сервисного меню. Далее настройте как описано в этой статье.
Не буду спрашивать зачем вам гидрострелка, часто ее ставят совершенно не обосновано.
Для увеличения времени работы насоса системы отопления, измените уставку в пункте D.01 (время выбега насоса системы отопления) сервисного меню на значение "60" или "-" . В некоторых версиях последнее значение недоступно, но 60 минут вам точно хватит.
Контур бойлера должен идти напрямую от котла и ни в коем случае от гидрострелки! Естественно после каждого насоса (насос бойлера и отопления) должен стоять обратный клапан для исключения "подсоса" теплоносителя из другого контура. При включении подогрева бойлера, котёл будет отключать насос системы отопления и наоборот.
Я бы ещё поставил датчик уличной температуры ( https://stroi-art.ru/datchik_nar_temperatury/ ), тогда ещё и котел будет выдавать нужную температуру для системы отопления, в зависимости от погодных условий.
Если вы сможете более подробно описать смонтированную у вас обвязку котла и систему отопления, тогда смогу дать более расширенный ответ по настройке котла и самой системы.

59

Спасибо, с этим понятно. Возник ещё вопрос: большая температурная вилка. Настроено нагревать до 45, горелка выключается на 47-48гр. Затем включается только на 28гр. Отопление успевает изрядно остыть. Изменили данные в d.02 с 20 на 10, теперь включается на 33гр. Если поставить как вы описываете выше показания d.02 на 2, то котел будет включаться через две минуты после отключения. Как это скажется на котле такое трактование и наверное значительно увеличится расход газа?

Автор60
Денис Александрович

Расход газа зависит от расхода тепла в вашем доме) Время блокировки горелки никак не сэкономит вам газ. Поставьте 2 минуты. Газ экономит теплая погода, правильно смонтированная, рассчитанная и настроенная система отопления и правильно рассчитанный и построенный дом)))

61

Добрый день! Как настроить D.28, если у меня имеется и внешний насос системы отопления (п.2) и турбонасадка (п.4)?

Автор62
Денис Александрович

Да, насос системы отопления "питается" от "своего" разъёма и функции на данном разъёме не настраиваются.

63

Добрый вечер. Подскажите как ведет себя KLOM17 в случае отключения газа ( авария ) или проблем с розжигом. Т. е. когда котел не может нагревать воду. Меня интересует работа насоса системы отопления от котла. Он будет работать или остановится? Можно ли этим насосом прокачивать резервный электрокотел во время аварии ?

Автор64
Денис Александрович

Добрый вечер! Котёл встаёт в ошибку F.28 и останавливается до перезапуска. Честно сказать ни разу не проверял как работает насос при такой ошибке, но думаю, что насос не работает.
Узнать не сложно... запустите котел и перекройте газ. Котёл встанет в ошибку и посмотрите работает насос при этом или нет))

65

Спасибо. Но котел еще не подключен . Котельная только собирается. Газ будет в течении месяца. Не буду рассчитывать на работу насоса.

Автор66
Денис Александрович

для данной проверки газ не нужен!) котёл сразу встанет в ошибку F.28 из-за отсутствия газа. Просто включите котёл в сеть и посмотрите есть ли напряжение на клемах Х19 котла.

67

Добрый вечер Денис Александрович. У меня котел proterm медведь klz 17 40 квт. Предстоит первая зима с этим котлом, хочу установить контроллер типа такого https://zont-online.ru/internet-magazin/kontrollery , хочу услышать Ваше мнение по поводу этих контроллеров? может что посоветуете?

68

Здравствуйте, подключили ли вы https://zont-online.ru/internet-magazin/kontrollery/adapter-e-bus-725 ?

69

Да, в итоге я все подключил и настроил, теперь не могу нарадоваться экономии по газу (стало меньше на 20-25%) и стабильности комнатной температуры. прилагаю скрин из программы, данные отображены почти за сутки. Отмечу что на улице сейчас у нас -30 градусов.

70

котел начинает разгонятся заранее, если по погодному серверу ожидается похолодание. вообщем одни плюсы.

Автор71
Денис Александрович

Доброго времени суток! Надеюсь, что котёл проблем не доставит!))
Не понятно какой контроллер вы имеете ввиду, но могу сказать, что котлом ни один из них не управляет в полном объёме. Все управление котлом сводится к подключению вместо перемычки комнатного термостата. Так же они могут управлять контурами отопления и выдавать информацию с датчиков, которые вы установите. Ну и конечно, отслеживать всю эту информацию через моб. приложение. В прочем, как и написано в описании у них на сайте.)
Для правильного совета, мне нужно понимать как устроена система отопления в вашем доме. Например, если у вас один контур отопления и ГВС и при этом вы постоянно там проживаете, то этот контроллер вам совершенно не нужен)))

72

На фото гидрострелка, к ней подключен 3 контура теплых полов, на каждый этаж от гидрострелки. На втором фото сама разводка по теплому полу одного из этажей. Плюсом к котлу подключен датчик комнатной температуры, в соответствующий разъем на котле. Мне не понятно какую температуру отопления ставить на самом котле и правильно ли будет перевести насос котла в режим постоянной работы , так как сейчас он включается и выключается периодически. Сам же котел выше 57 градусов не поднимается, хотя выставлено 70 , видимо теплые полы разбирают воду слишком быстро.

Автор73
Денис Александрович

Теплый пол, должен поддерживать постоянную температуру в контурах, которую определяет смеситель стоящий на коллекторе тёплых полов. Комнатный термостат, если отопление только через тёплый пол, я бы не использовал. Регулировка температуры в помещениях (в данном случае) производится дозаторами каждого контура и термостатом смесителя. Этого вполне достаточно, хотя я бы сделал немного иначе.

Расход теплоносителя от котла, после прогрева, должен быть небольшим. В данный момент, я вижу, что трубы от котла до гидрострелки заужены. Поставьте 32 трубу , если делать полипропиленом.

Не понятно как у вас греется бойлер, если он есть?

Температуры в 55-60 градусов, должно быть достаточно для данной системы отопления. температура на контурах ТП, должна быть около 30-35 градусов (подача).

НЕ вижу на фото насоса от котла до гидрострелки. Его нужно поставить и подключить к соответствующим клемам котла. Насосы тёплых полов должны работать постоянно.

Ещё я бы установил датчик уличной температуры. Как это сделать и зачем здесь: https://stroi-art.ru/datchik_nar_temperatury/

Ну и покупать ZONT H-1000, при данной системе отопления не имеет никакого смысла))

74

Ну а по прибору zont хочу поставить сначала модуль управления котлом, который подключается через шину e-bus на котле типа такого https://zont-online.ru/internet-magazin/kontrollery/adapter-e-bus-725 этот модуль вроде как не только температуру регулирует но и позволяет считывать другие параметры котла.

Автор75
Денис Александрович

Напишите потом, что получилось... пару лет назад, все сводилось к очень ограниченному функционалу)

76

Спасибо за совет. Труба от котла идет 32 мм. на фото просто не понятно. Насос от котла до гидрострелки стоит! Котел то двухконтурный, насосы в нем уже установлены. ГВС контур пока не запущен, заканчиваю как раз разводку воды по дому, потом включу.

78
79

Здравствуйте, Денис Александрович! Я все-таки добился желаемого результата. Перевернул массу форумов и в результате приобрел на радиорынке китайский NTC термистор на 1 кОм, установил его, поэкспериментировал с настройкой котла D.43 и все получилось. Котел работает как часы и приобретать дорогостоящий оригинальный датчик нет никакого смысла!!!

Автор80
Денис Александрович

Добрый день, Михаил! почитайте : https://stroi-art.ru/datchik_nar_temperatury/ )). Один термистор будет работать некорректно .... при температуре как сейчас 8-10 градусов, все будет нормально, далее котёл выйдет на полную мощность уже при нуле !!! В общем почитайте статью)

81

Добрый день. Очень классная статья!
Есть вопрос: Денис Александрович не поднимается температура, я на дисплее не могу ее увеличить, греется отопление до 43 градусов и все. Что можно сделать? Или как проконсультироваться по телефону?

Автор82
Денис Александрович

Добрый день, Сергей! Не понятно при каких условиях котёл не выдает нужную температуру... ? Подключен ли датчик уличной температуры и т.д.? Либо опишите более подробно что и как, либо звоните 9037965148.

83

Огромное спасибо за Вашу помощь владельцам протермов! С нетерпением ждем информацию о датчике. Денис Александрович если можно несколько вопросов.
1. есть ли недорогая замена внутреннему датчику (протерм стоит 5000р)
2. Котел Protherm KLOM 30 \17 .Батарей (люминь)в системе суммарно на 13 квт (дом 130 квм утеплен )Есть бойлер косвенного нагрева 150л\28 квт ,система 2 внешних насоса работают на ОВ и ГВС попеременно управляясь с котла. Запустили вчера отопление на котле выставлена мин 18КВт мощности . Как я понимаю у меня слишком большой запас поэтому тактовать все равно будет . если я выставлю выбег насоса с 5 мин до скажем 15 а блокировку горелки 30 и температуру 50 градусов - будет ли система более инертна (или есть способ включить насос постоянно или лучше чтоб он выключался? экономия 50ти руб\мес не актуальна) включаясь через каждые 15 мин ? В процессе падения температуры на улице увеличив температуру с 50 до 60 градусов он начнет тактовать чаще 7-8 раз\час- на сколько губительна такая работа для котла ?
3. В сервис меню есть d... показывающие температуру обратки и прямой она у меня одинаковая (температура выставленная была 45 градусов температура прямой 44 обратки 44) как я понимаю должна быть разница 5-10 градусов?
4. Если разорюсь на датчики можно ли надеяться что котел независимо от переизбытка мощности будет работать дольше но с меньшим кол-вом тактований?

Автор84
Денис Александрович

Андрей, доброго времени суток! Статью опубликовал https://stroi-art.ru/datchik_nar_temperatury/
Внутренний датчик совершенно бестолковая штука. Скажем так, что это игрушка для домохозяек. Установка уличного датчика и правильная настройка решает проблему дополнительной регулировки навсегда)).
Тактование котла не должно вас пугать. Ничего страшного или даже вредного в этом нет!
После установки датчика и настройки, возможны паузы до часа! (бывало и такое пока остынет теплоноситель и теплообменник котла)). Необходимость включения и выключения будет обусловлена настройкой эквитермического режима и поддержанием нужной температуры теплоносителя.
То, что выставили мощность на минимум - правильно! Выбег насоса можно и больше поставить.... 10-15. На постоянную циркуляцию ставить не стоит - будет перегрев радиаторов в режиме ГВС, да вода будет греться дольше.

Загрузить еще
